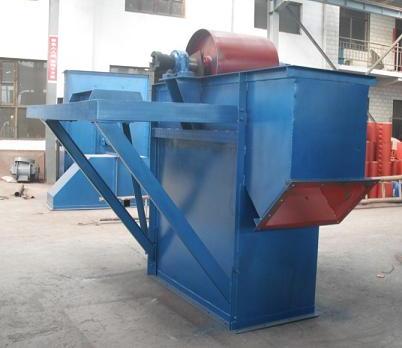

TD斗式提升機又稱皮帶斗式提升機、膠帶斗式提升機，該機適用于垂直保送粉狀、粒狀及小塊狀散態物料比方:糧食、煤、水泥、碎礦石等，提升高度可達40米，特點為:構造簡、運轉穩、挖取式裝料物料溫度不超越60℃,與傳統D型斗式提升機比擬,提升效率高,料斗方式多深得用戶喜歡。TD型按《垂直斗式提升機》規范設計制造，當前常用的斗式提升機多為垂直式，較新型。TD型斗式提升機備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。

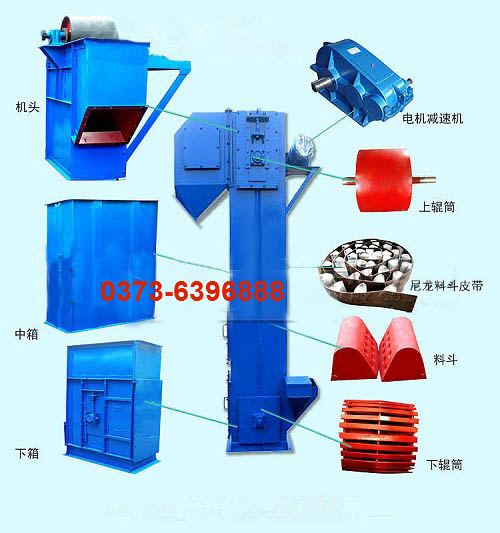

TD皮帶斗式提升機結構圖

    TD斗式提升機由運轉局部(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中心機殼,驅動安裝,逆止制動安裝等構成,合用于向上保送松懈密度ρ＜1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。

    TD斗式提升機構造方式:傳動安裝TD斗提升機的傳動安裝有兩種方式辨別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使構造緊湊、分量輕,并且其內部帶有異型輥逆止器，逆止牢靠。該減速器噪音低，運轉平穩，并隨主軸浮動，可消弭裝置應力。

TD斗式提升機主要特點:

  1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型安插.在物料提升時簡直無回料和挖料景象,因而無效功率少。

  2.提升局限廣,這類提升機對物料的品種、特征要求少,不單能提升普通粉狀、小顆粒狀物料,并且可提升磨琢性較大的物料.密封性好,情況污染少。

  3.運轉牢靠性好,進步前輩的設計道理和加工辦法,包管了整機運轉的牢靠性,無毛病工夫超越2萬小時。提升高度高.提升機運轉平穩,因而可到達較高的提升高度。

  4.運用壽命長,提升機的喂料接納流入式,無需用斗挖料,資料之間很少發作擠壓和碰撞景象。本機在設計時包管物料在喂料、卸料時少有撒落,削減了機械磨損。

TD斗式提升機技術參數表

說明：

1.表中斗容為計算斗容，輸送量按填充系數0.6計算得出。

2.淺料斗：輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等。

3.深料斗：輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石、石英砂等。
